车载Vocus PTR-MS移动监测油气井的VOCs排放

去几年里,在水平和水力压裂技术支撑下,北美地区天然气的量有了显著的增加,但由此生的境影响依然存在大的争

移动PTR-MS

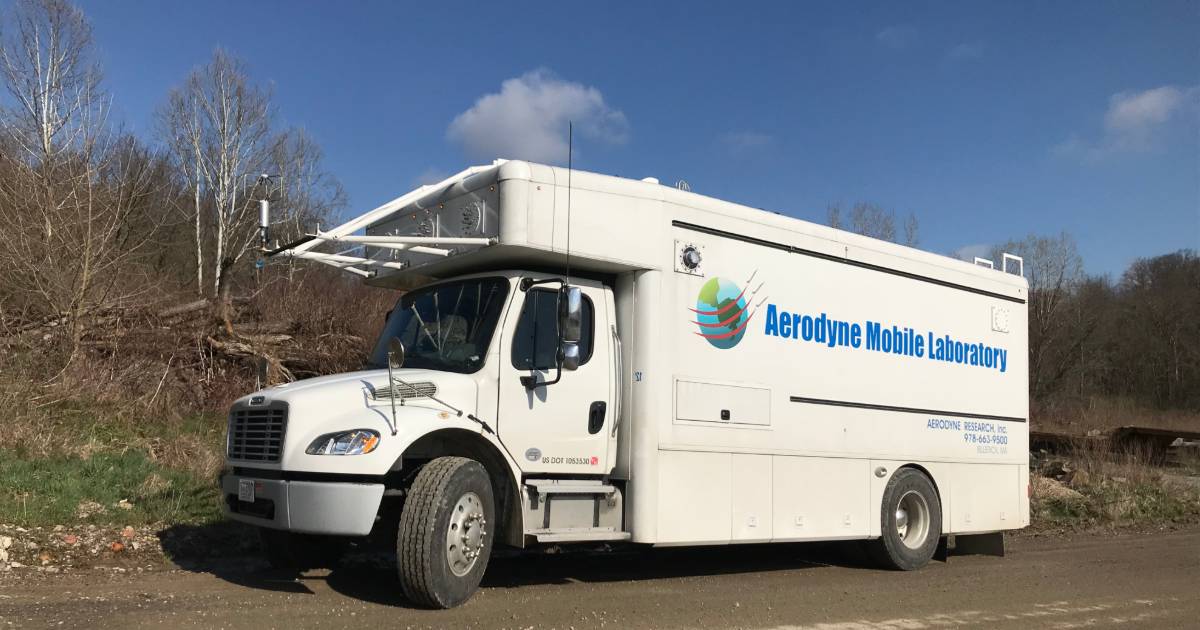

近来,为研究油气井排放物对环境的影响,Aerodyne的研究人员们在美国一个油气产区部署了一台车载Vocus 2R PTR-TOF仪器。该仪器安装在Aerodyne移动实验室 (AML)内,同时配置了可调谐红外直接激光吸收光谱仪(TILDAS)来观测甲烷和乙烷。车载PTR-MS的数据除了提供挥发性有机物(VOCs)的排放量,同时也能帮助鉴别甲烷的排放源头。通常来讲,甲烷背景浓度较高且排放源众多,这使得其溯源分析相对较难。当废气从油气井排出后,在大气的稀释作用下,其烟羽中所含VOCs浓度会迅速降低,因此精确的的测绘VOCs分布需要检测仪器具有极低的检测限,而这正是本研究中所采用的Vocus PTR-MS的标志性分析特性之一。

示踪排放方法

在油气井公司的配合下,Aerodyne团队在油气井场设置了双示踪排放点。双示踪通量比观测法参照示踪装置的已知排放量,能定量测量化学物质的泄露量[Allen et al., 2013; Lamb et al., 1995; Mitchell et al., 2015; Roscioli et al., 2017; Roscioli et al., 2015; Yacovitch et al., 2017]。

示踪排放装置包括:一罐无害的挥发性示踪气体,该气体的挥发量是可控制和已知的;一个气体质量流量控制器,用来精确的测量挥发性气体的挥发量;一个GPS装置,用于精确记录排放点的坐标。通过驾驶移动实验室AML来追踪油气井下风方向的示踪气体,连续测量并计算其实时稀释倍数,据此Aerodyne团队能够计算出油气产区不同生产装置泄露的气体浓度。更多关于本节方法说明,请查看Aerodyne之前发表的相关文献 [a, b, c]。

Aerodyne移动实验室(AML)在50 千米/小时以下的时速下,其搭载的Vocus PTR-TOF对油气井排放物进行连续观测。Vocus PTR-TOF数据存储频率为1谱/秒,对应于空间分辨率为14米或更佳。Vocus PTR-MS的采样进口位于AML前段,经过一段两米的长的Teflon管,每分钟采样量为五标准升。采样数据通过Tofware分析软件进行后处理。

在油气井下风处0.5到2千米的距离,Vocus PTR-TOF测得10-100 ppt的苯,二甲苯,甲苯和其它挥发性有机物(VOCs)。

油气井排放结果

图中显示了在一个油气场遭遇到的废气烟羽测量结果。此次烟羽排放中,苯对甲烷和乙烷的摩尔排放率分别为0.8和3.8ppt/ppt.



车载Vocus PTR-TOF在油气井产区遭遇到的废气烟羽。左上角:乙烷浓度着色的车辆行走轨迹。左下角:苯与甲烷浓度的散点图,充分证明了两种物质的共同来源。右边: Vocus测得的苯的浓度变化趋势与天然气井烟羽中的甲烷完全一致。值得注意的是,苯的浓度变化过程只持续了15秒,充分证明了Vocus PTR-TOF的高频采样率和高灵敏度对于通量测量实验的不可或缺性。
